产品名称:AD16-64(LPCI)LA
产品型号:AD16-64(LPCI)LA
主要特征:
新产品AD16-64(LPCI)LA配置了高精度16Bit模拟量输入输出的同时,还混合配置了数字量输入输出机能(各4点)和32bit计数器机能(32Bit,1ch)等,实现多功能而且价格低廉的模拟量输入输出接口板产品系列。针对不同的应用,模拟量的输入输出通道数量,有没有总线隔离,总线规格的种类等因素,全部共准备了10个款式。模拟量输入输出依靠内部时钟能够与时间间隔,或外部信号同步进行信号的输入输出。此外,产品内部配有缓冲内存,虽然是一款支持 Low Profile PCI的产品,更换安装支架,也可以在标准PCI插槽上使用
规格参数:

【 特 长 】
多通道模拟量输入
能够支持单端输入64通道,差动输入32通道。
由软件来设定单端输入,或差动输入的选择。

基本机能充实
在紧凑型系统实现高精度的模拟量输入功能。
模拟量输入信号以外,还配置了模拟量输入的控制信号(TTL 3点),数字量输入(TTL 4点), 数字量输出(TTL 4点),计数器(32bit、TTL 1ch)等。

控制功能充实
模拟量输入信号,可以按照时间间隔,或外部信号同期进行控制。

配备了容易同外部信号相接的滤波功能
对模拟量的外部控制信号,配置了防止接点抖动的数字滤波机能。

用软件可以进行校正
模拟量输入的校正,可以用软进行。
无须繁琐的Tolima设定。还可以进行与出厂时的校正信息不同的其它校正信息的记忆,针对不同的使用环境拥有独自的校正信息。

支持Low Profile PCI插槽和PCI插槽
产品支持Low Profile PCI插槽和PCI插槽(利用附带的安装支架更换)。

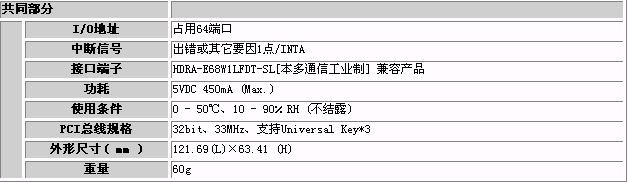

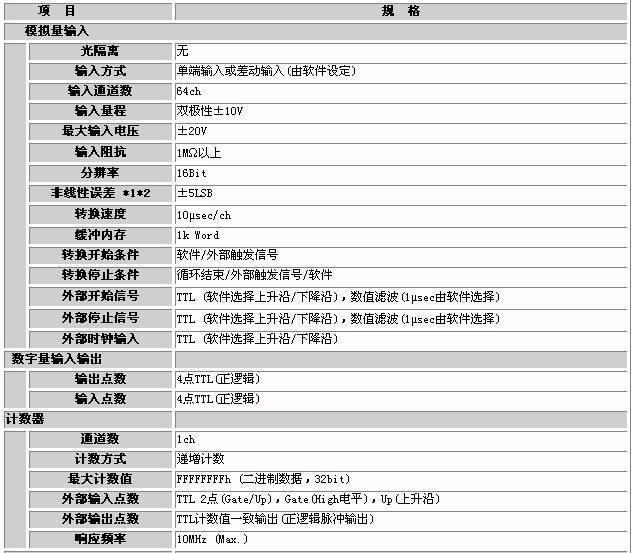

【 规 格 】

按此在新窗口浏览图片

按此在新窗口浏览图片

*1: 非线性误差在周围温度0℃,50℃的时候,会产生最大量程的0.1%左右的误差。
*2: 使用内部装有高速放大器的信号源时。
*3: 本产品需要从扩展槽提供+5V电源(只有3.3V的电源环境不能工作)。

【 可选件(另购) 】
端子台

BNC端子中转端子台(模拟量输入32通道用)   : ATP-32F *1
压装用中转端子台     : EPD-96 *1
导线用端子台    : DTP-64 *1
线缆

两端带端子屏蔽电缆0.5m(68针0.8mPitch—96针 半间距)      : ADC-68M/96F
单端带端子屏蔽电缆0.5m      : PCA68PS-0.5P
(68针0.8mPitch—68芯 1.27Pitch融接处理)1.5m : PCA68PS-1.5P
扩展盒

缓冲放大器功能扩展盒       : ATBA-32F *1
缓冲放大器功能扩展盒       : ATBA-8F *1


* 本产品同外部设备相接的接口使用2种端子(CAN,CNB)。
使用33个通道以上的模拟量输入时,端子台和线缆请各备用2套。
CAN: 模拟量通道00到31ch和外部触发/外部时钟输入,数字量输入输出,计数器
CNB: 模拟量通道32到63ch

*1 请另外准备[ADC-68M/96F]线缆。

【 支持软件(附带) 】
驱动程序函数库 API-PAC(W32) (产品附带)
访问公司硬件,用Windows标准的Win32API函数的型式,提供库含数的驱动软件。
使用Visual Basic,Visual C/C++等Win32API函数编程的各种编程语言,充分发挥产品的硬件特色,做成高速的应用软件。
另外,装入自诊断程序,可以用来对硬件进行动作确认。

Linux版数字量输入输出驱动软件 API-DIO(LNX)(存放在产品附带的API-PAC(W32) CD-ROM内)
在Linux平台,控制我公司数字量输入输出接口板,卡的驱动软件。
从用户的应用程序调用共享库,以及针对不同核心程序的版本,通过进行设备驱动模块,板(卡)的设定程序(config),可以非常简单地控制我公司的数字量输入输出接口板。


有关详细信息,请参见产品CD-ROM内的Help或参照公司的网页。
详细介绍,最新版本的下载 → http://www.contec.com/apipac/

【 支持软件(另购部分) 】
测量系统开发用ActiveX控制件 型号:ACX-PAC(W32) (另购)
本产品支持我公司生产的200种以上输入输出接口板(PC板卡,USB模块),非常方便的Windows环境用测量系统开发工具。
立刻就能够使用的实例集,包括了只要拼凑一下,就可以进行编程的控制件集锦。

模拟量输入输出,数字量输入输出,GPIB通信,计数器信号输入等可以进行各种接口的控制,X-Y图形表示,文档保存。集画面表示(各种图形,滑动开关),解析,计算(FTT,滤波等),数据操作(数据保存,读入)等ActiveX控制件成为一体。

各种应用程序的制作,仅仅靠粘贴软件控制件,使用Script记述相互关系的开发形式,大大做短了工期,提高了研发效率。另外,产品中还收录了数据记录,波形解析工具的实例(应用)程序集,无需程序制作,就可以开始进行PC测量应用。
实例(应用)程序集附带了源程序代码(Visual Basic 等),可以简便地进行客户化。

有关详细信息,请参见产品CD-ROM内的Help或参照公司的网页。
详细介绍,最新版本的下载 → http://www.contec.com/apipac/


【 支持软件(无偿下载) 】
支持LabVIEW 数据采集用VI函数库 VI-DAQ
为使用National Instruments公司的LabVIEW软件包而提供的VI函数库。
驱动程序做成同LabVIEW软件的「数据采集VI 」相类似的函数形式,无需复杂的设定,就可简单地使用各种设备。

有关详细信息,请参见产品CD-ROM内的Help或参照公司的网页。
详细介绍,最新版本的下载 → http://www.contec.com/mldaq/


【 支持MATLAB® 数据采集程序库 ML-DAQ (无偿下载) 】
支持LabVIEW 数据采集用VI函数库 VI-DAQ
ML-DAQ是能够在 MathWorks公司的应用软件 MATLAB 环境下,控制我公司的模拟量输入输出接口板的程序库软件。其各种机能,配合MATLAB 的 Data Acquisition Toolbox 环境,以统一的接口形式提供。

有关详细信息,以及最新版本的下载,请参照我公司的网页。
详细介绍,最新版本的下载 → http://www.contec.com/mldaq/
